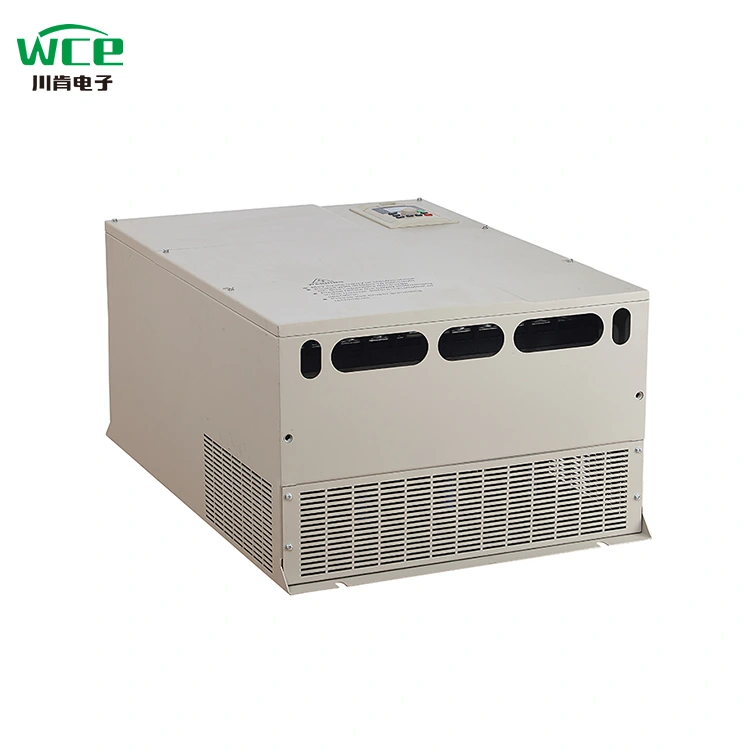

75kw inverter variable ကိုကြိမ်နှုန်း drive ကို VFD

SCK300 စီးရီးသည်စွမ်းဆောင်ရည်မြင့်မားခြင်းနှင့်စွမ်းအင်ချွေခြင်းကိုပေါင်းစပ်ထားသည့်စက်မှုလုပ်ငန်းတော်များအတွက်ဒီဇိုင်းပြုလုပ်ထားသောစွမ်းဆောင်ရည်မြင့်မားသောစွမ်းဆောင်ရည်အတွက်စွမ်းဆောင်ရည်မြင့်မားသော inverter တစ်ခုဖြစ်သည်။

အဓိကလုပ်ဆောင်ချက်များနှင့်အားသာချက်များ

အဆင့်မြင့် Vector Control Technology - မြင့်မားသောတိကျသောအမြန်နှုန်းစည်းမျဉ်းစည်းကမ်းများနှင့်တည်ငြိမ်သောလည်ပတ်မှု, အလွန်ကောင်းမွန်သောပြောင်းလဲနေသောတုံ့ပြန်မှု။

မြင့်မားသောထိရောက်မှုနှင့်စွမ်းအင်ချွေတာခြင်း - မော်တော်ယာဉ်လည်ပတ်မှုစွမ်းဆောင်ရည်ကိုအကောင်းဆုံးလုပ်ပါ။ စွမ်းအင်သုံးစွဲမှုကိုသိသိသာသာလျှော့ချပါ။

ကျယ်ပြန့်စွာလိုက်ဖက်ခြင်း - ရှုပ်ထွေးသောပရိသတ်များ, ပန့်များ,

လျှောက်လွှာဇာတ်လမ်း

အောက်ပါကဏ် in များတွင်ပြောင်းလွယ်ပြင်လွယ်လျှောက်လွှာ -

အရည် control (ပန်ကာ, စုပ်စက်တင်)

ပစ္စည်းလွှဲပြောင်းခြင်း (အဓိကအားဖြင့်ခါးပတ်, ဓာတ်လှေကား)

အကြီးစားစက်ကိရိယာများ (Crusher, Mequer)

ချဲ့ထွင်ခြင်းနှင့်အဆင့်မြှင့်ခြင်း

SCK350 သို့အလျင်အမြန်အဆင့်မြှင့်တင်ခြင်း - စွမ်းဆောင်ရည်တိုးတက်စေရန်နှင့်ထိန်းချုပ်မှုဘုတ်ကိုအစားထိုးခြင်းဖြင့်အလုပ်လုပ်တဲ့ module များကိုချဲ့ထွင်ရန်။

CRANES ကဲ့သို့သောအထူးပစ္စည်းကိရိယာများကိုလိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်ခြင်း - ချဲ့ထွင်မှုကဒ်များကိုအဆင့်မြှင့်တင်ခြင်းနှင့် Multi-Motor Petchronization စသည့်ပရော်ဖက်ရှင်နယ်အခြေအနေများနှင့်တွေ့ဆုံရန်အဆင့်မြှင့်တင်ရန်စီစဉ်ထားသည်။

Modular ဒီဇိုင်းနှင့်နည်းပညာအဆင့်မြှင့်တင်မှုများနှင့်အတူ SCK စီးရီးများသည်အခြေခံမှအဆင့်မြင့်မှမတူကွဲပြားသောစက်မှုလုပ်ငန်းအလိုအလျောက်လိုအပ်ချက်များကိုဖြည့်ဆည်းပေးနိုင်သည်။

ကုန်ပစ္စည်း parameter (အသေးစိတ်ဖော်ပြချက်)

ထုတ်ကုန်အင်္ဂါရပ်

● I / O features

◆ input ကို input vololage အကွာအဝေး: 220V / 380V / 660V ± 15%

◆ input fremency Range: 47 ~ 63hz

◆ output outputol voltage range: 0 ~ rated input voltage

output ကြိမ်နှုန်းအကွာအဝေး: 0 ~ 400hz

●အရံအရံ interface features တွေ

◆ Programmable ဒီဂျစ်တယ် input: 8 input ကို

◆ Programmable Analog input: AI1: 0 ~ 10V input, Ai2: 0 ~ 10V သို့မဟုတ် 0 ~ 20 ~ 20 ~ 20 ~ 20

◆ပွင့်လင်းသော Collector Output: 1 output ကို

◆ relay output: 2 outputs

◆ analog output: outputs, 0/4 ~ 20 ~ 10V အသီးသီး

●နည်းပညာစွမ်းဆောင်ရည်ဝိသေသလက္ခဏာများ

◆ Control Mode: PG Vector Control, V / f ထိန်းချုပ်မှု, torque control ။

◆ overload စွမ်းဆောင်ရည် - 150% သည်လက်ရှိအသက် 60 နှစ်များကိုအဆင့်သတ်မှတ်ထားသည်။ 180% လက်ရှိ 10s rated rated

torque ကိုစတင်ခြင်း - PG Vector Control: 0.5hz / 150% (svc)

◆အမြန်နှုန်းအချိုး - PG Vector Control: 1: 100

●အလုပ်လုပ်တဲ့အင်္ဂါရပ်များ

◆ကြိမ်နှုန်း setting mode: ဒီဂျစ်တယ်ချိန်ညှိခြင်း,

◆ Pid Control Function

◆ Multi-Speed ​​Control function: 16 မြန်နှုန်းထိန်းချုပ်မှု

◆ကြိမ်နှုန်းအကြိမ်ရေထိန်းချုပ်မှု function ကို

function ကိုရပ်တန့်ခြင်းမရှိဘဲချက်ချင်းလျှပ်စစ်ဓာတ်အားပြတ်တောက်ခြင်း

quick / jog key function: Multi-function shortcut key ကိုအသုံးပြုသူများကသတ်မှတ်သည်

◆အလိုအလျောက်ဗို့အားညှိနှိုင်းမှုလုပ်ဆောင်ချက် - လျှပ်စစ်ဓာတ်အားပေးသည့် voltage အပြောင်းအလဲများကိုပြုလုပ်သောအခါ၎င်းသည် output voltage စဉ်ဆက်မပြတ်ထိန်းသိမ်းထားနိုင်သည်

◆အမှားကာကွယ်ရေးလုပ်ငန်းဆောင်တာ 25 ခုကိုပေးရမည်။ လက်ရှိ, ဗို့အားဖြင့်,

ကုန်ပစ္စည်းလျှောက်လွှာ

ထုတ်ကုန်များကို metallurgy နှင့် Chemical Industry, compressors, cranes, စည်ပင်သာယာအင်ဂျင်နီယာများတွင်အသုံးပြုနိုင်သည်။

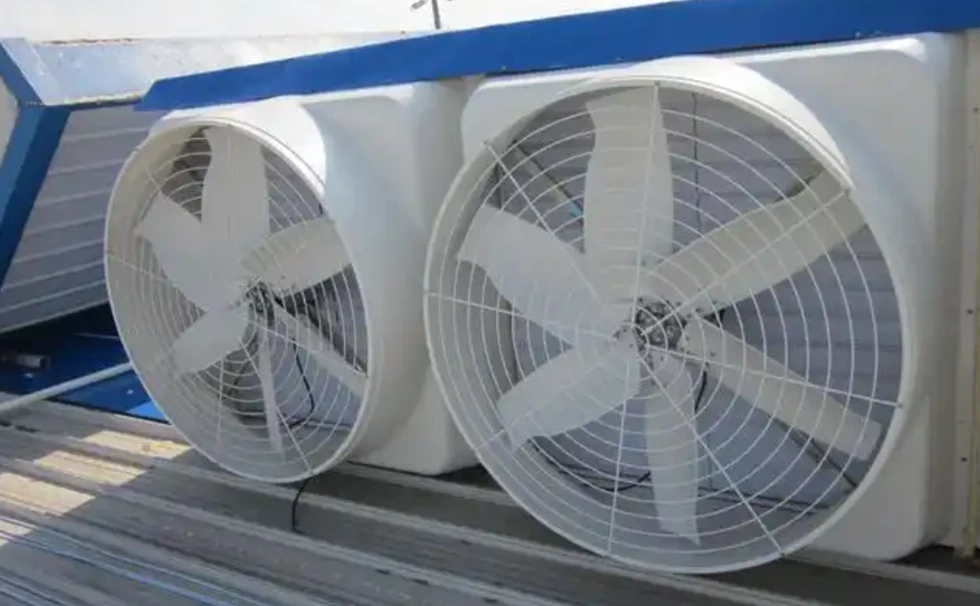

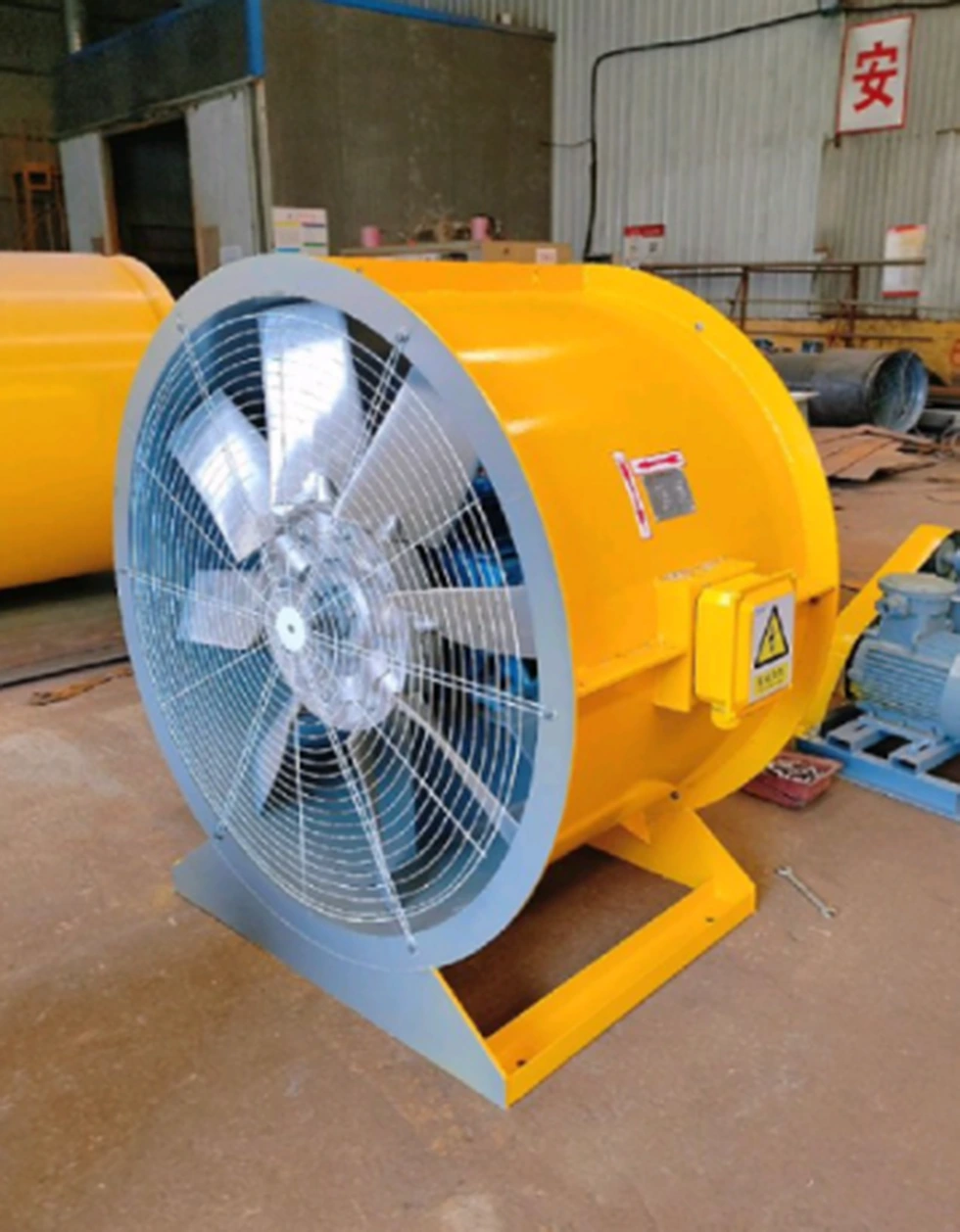

ပရိသတ်များ

ပရိတ်သတ်များ၏နယ်ပယ်တွင်ကြိမ်နှုန်းအကြိမ်ရေကူးယူမှုကိုအသုံးပြုခြင်းသည်စွမ်းအင်သုံးစွဲမှုကိုများစွာလျော့နည်းစေရုံသာမကအသိဉာဏ်ရှိသောထိန်းချုပ်မှုမှတဆင့်စနစ်တိကျမှုနှင့်အလိုအလျောက်အဆင့်ကိုပိုမိုကောင်းမွန်စေသည်။ WCE ၏ Sc Ke300 စီးရီးများသည်၎င်း၏လိုက်လျောညီထွေဖြစ်ခြင်းနှင့်စွမ်းအင်ချွေတာခြင်းနှင့်အတူအယ်လ်ဂိုရော်၏သေးငယ်သောလေဝင်လေထွက်ကောင်းသောလိုအပ်ချက်များနှင့်ပြည့်စုံသောလေယာဉ်များကိုကျယ်ကျယ်ပြန့်ပြန့်ကွဲပြားခြားနားသောလေယာဉ်ကြီးများသို့မတူကွဲပြားသောလိုအပ်ချက်များအားကျယ်ကျယ်ပြန့်ပြန့်ပါ 0 င်စေနိုင်သည်။

လယ်ဆည်မြောင်း

စိုက်ပျိုးရေးဆည်မြောင်းတွင်အမြဲတမ်းဖိအားပေးမှုအတွက် VFD သည်စံသတ်မှတ်ချက်နီးပါးဖြစ်သည်။ ပထမ ဦး စွာ Pump စတင်ခြင်းလုပ်ငန်းစဉ်တွင် VFD သည်၎င်း၏လည်ပတ်နှုန်းကိုတဖြည်းဖြည်းတိုးလာနိုင်သည်။ ထို့နောက် VFD ကိုဝေးလံခေါင်သီသောဖိအား gauge သို့မဟုတ်ဖိအားအာရုံခံကိရိယာများနှင့် တွဲဖက်. အသုံးပြုနိုင်သည်။ နောက်ဆုံးအနေဖြင့် VFD သည်ဖိအားပေးမှုပိုက်လိုင်းကိုထိန်းချုပ်နိုင်သည်။

ပြသမှုနှစ်ခု display ကိုရရှိနိုင်ပါသည်:

1.lcd Display: တရုတ်နှင့်အင်္ဂလိပ်ပြသပါ။ ရုရှား, ပေါ်တူဂီ, စပိန်, ပါရှားနှင့်အခြားဘာသာစကားများကိုလည်းသင်ပြုပြင်နိုင်သည်။

2.LED Display: ရိုးရာဒစ်ဂျစ်တယ်ပြွန်မျက်နှာပြင်, နှစ်ချက်လိုင်းမျက်နှာပြင်ကိုတစ်ချိန်တည်းတွင်ဖော်ပြထားသည်။

VFD သည်ကျယ်ပြန့်ပြီးကြီးမားသောကြီးမားသောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာဒီဇိုင်းကိုချမှတ်ခံရပြီးကြီးမားသောအရွယ်အစားအအေးအစိတ်အပိုင်းများကိုပေါင်းစပ်ထားပြီးမြင့်မားသောဝန်စဉ်ဆက်မပြတ်စစ်ဆင်ရေးစွမ်းရည်နှင့်မြင့်မားသောစွမ်းဆောင်ရည်အသုံးချမှုနှုန်းမြင့်မားသည်။ အအေးခံစနစ်ကိုအားကောင်းစေပြီးအပူချိန်မြင့်သောအစိတ်အပိုင်းများကိုရွေးချယ်ခြင်းအားဖြင့်၎င်းသည်အပူပိုင်းဒေသကဲ့သို့သောမြင့်မားသောအပူချိန်နှင့်ကြမ်းတမ်းသောအလုပ်လုပ်နေသောအခြေအနေများနှင့်တည်ငြိမ်စွာလိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်နိုင်သည်။

အမျိုးမျိုးသော input နှင့် output mode များကိုစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

1.3P 380V input ကို 3P 380V output ကိုမှ။

2. 3p220v output မှ 2. 3p220v input ကို။

3p660v output ကို 3. 3p660V input ကို။

4. 1p220v input ကို 3P 380V output ကိုမှ။

5p220v input ကို 3p220v output ကိုမှ 1P220v Input ။

Speed ​​Tracking function ကိုနှင့်အတူ, နှစ်ဆစဖွင့်နိုင်ပါတယ်။

Modbus RTU ဆက်သွယ်ရေးနှင့်အတူပါ 0 င်ပြီး Modbus TCP, PRPFIBSS နှင့် Profinet တို့ကိုလည်းတိုးချဲ့ခြင်းကဒ်များကိုထည့်သွင်းခြင်းဖြင့်အကောင်အထည်ဖော်နိုင်သည်။

VFD ဝါယာကြိုးပုံ။
