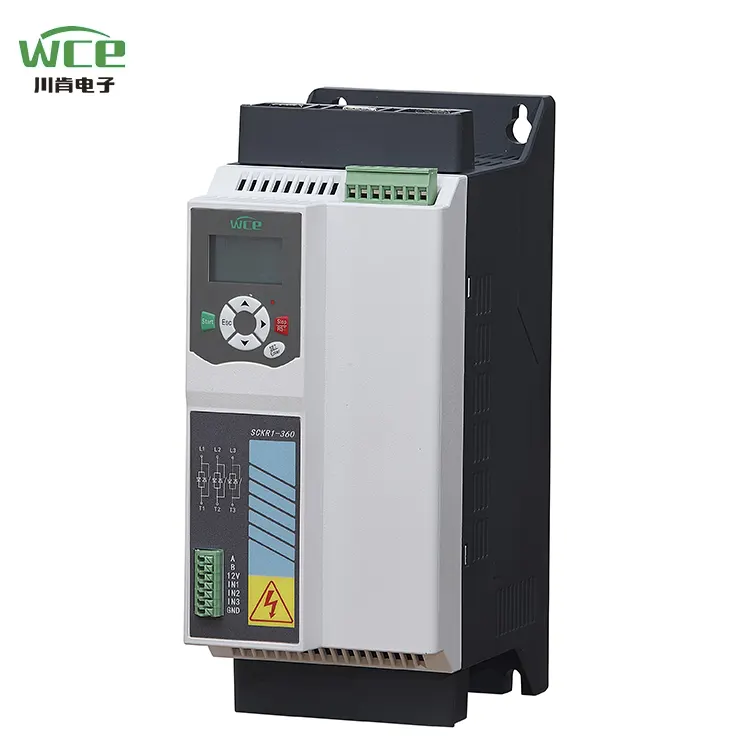

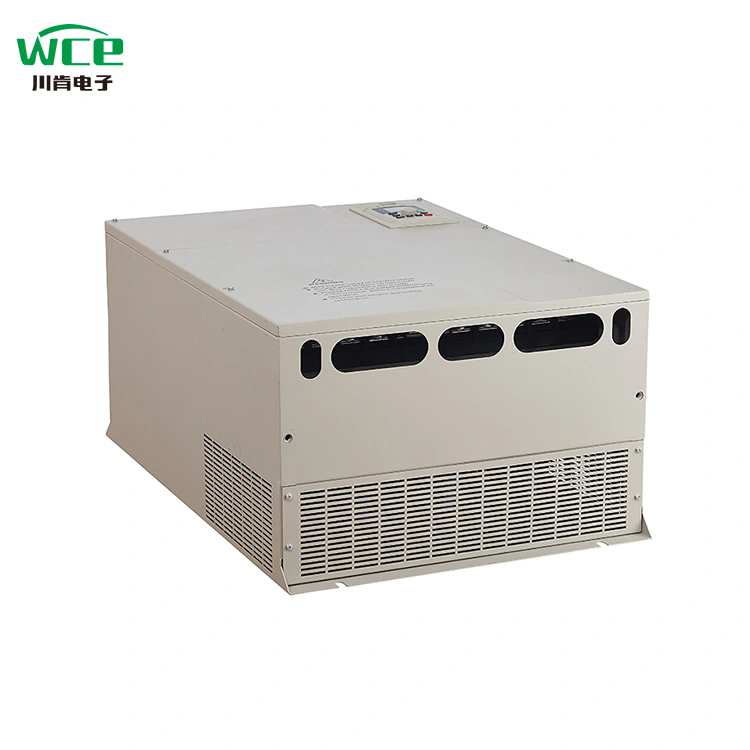

Fan Fan အတွက် Bypass Soft Starter တွင်တည်ဆောက်ခဲ့သည် 22Kw 45a

အသိဉာဏ်အပြန်အလှန်ဆက်သွယ်မှုနှင့်အဆင်ပြေသောစစ်ဆင်ရေး: 360 စီးရီးပျော့ပျောင်းသော starter သည် LCD အရည်ကြည်လင်ပြသမျက်နှာပြင်တပ်ဆင်ထားသည်။ Interface ဒီဇိုင်းသည်ရိုးရှင်းပြီးထိုးထွင်းသိမြင်မှုရှိပြီး, ဤစနစ်သည်တရုတ်နှင့်အင်္ဂလိပ်နှစ်မျိုးလုံးတွင် display function များတပ်ဆင်ထားပြီးကွဲပြားခြားနားသောဒေသများရှိသုံးစွဲသူများလိုအပ်ချက်များနှင့်အပြည့်အဝတွေ့ဆုံခြင်း,

ဆက်သွယ်ရေးနှင့်ဝေးလံခေါင်သီသောအသိဉာဏ်ထိန်းချုပ်မှု - ၎င်းတွင်စံသတ်မှတ်ချက် Modbus 485 ဆက်သွယ်ရေး function ကိုတပ်ဆင်ထားပြီး Siemens Profibus Protocol နှင့် Mobile Phone အက်ပလီကေးရှင်းကဲ့သို့သောစိတ်ကြိုက်ဆက်သွယ်ရေးနည်းလမ်းများတပ်ဆင်ထားသည်။

ထူးချွန်သောစွမ်းဆောင်ရည်နှင့်ကြာရှည်ခံသောကြာရှည်ခံမှုရှိခြင်း - သာမန် AC အဆက်အသွယ်များနှင့်နှိုင်းယှဉ်လျှင်၎င်း၏စွမ်းဆောင်ရည်ကို 3 ကြိမ်ဖြင့်တပ်ဆင်ထားသည်မှာ 4 င်း၏စွမ်းဆောင်ရည်သည် 3 ကြိမ်ပိုမိုကောင်းမွန်သည်။ အပူရှိန်သည် 25% ကျော်မြင့်တက်လာပြီးပစ္စည်းကိရိယာများ၏တည်ငြိမ်သောလည်ပတ်မှုအတွက်ယုံကြည်စိတ်ချရသောအရာသည်အကြိမ် 100000 ကျော်လွန်ပြီး,

ထိရောက်သောအပူဖြန့်ဖြူးခြင်းနှင့်တည်ငြိမ်သောလည်ပတ်မှု - 24 ဆမြန်သောမြန်နှုန်းမြင့် DC ပန်ကာနှင့်ဆန်းသစ်သော 360 ဒီဂရီတွင်ဆန်းသစ်သော 360 ဒီဂရီအပူလွန်ကဲသောအပူလွန်ကဲခြင်းဒီဇိုင်းပြုလုပ်ထားသောဒီဇိုင်းသည်လေစွမ်းအားကိုထောက်ပံ့ပေးသည်။

နက်ရှိုင်းသောပူးပေါင်းဆောင်ရွက်မှုနှင့်အရည်အသွေးအဆင့်မြှင့်ခြင်း: ပြည်တွင်းစာရင်းကုမ္ပဏီဖြစ်သော Hubei Taiji နှင့်အလွန်အမင်းပူးပေါင်းဆောင်ရွက်မှုကိုကျွန်ုပ်တို့ရောက်ရှိခဲ့ပြီးစျေးကွက်ရှိဘုံ module များနှင့်ကွဲပြားခြားနားသောစိတ်ကြိုက်ပြုပြင်ထားသော module များနှင့် rotrontors များကိုကျင့်သုံးခဲ့သည်။ ၎င်းသည် 0 န်ဆောင်မှုစွမ်းရည်ကိုသိသိသာသာတိုးတက်စေပြီးပစ္စည်းကိရိယာများ၏ထိရောက်သောလည်ပတ်မှုအတွက်ခိုင်မာသောအုတ်မြစ်ချသည်။

streamlined ဒီဇိုင်း, ကုန်ကျစရိတ်စုဆောင်းခြင်း:ပြင်ပမှဆက်သွယ်ထားသောအဆက်အသွယ်များကို install လုပ်ရန်မလိုအပ်ပါ။ installation နေရာကိုထိရောက်စွာချွေတာခြင်း, cable cable များကိုလျှော့ချခြင်း, installation လုပ်ငန်းစဉ်ကိုရိုးရှင်းအောင်ပြုလုပ်ခြင်းနှင့်တပ်ဆင်ခြင်းကိုပိုမိုလွယ်ကူစေသည်။

လူသားဒီဇိုင်း, စိုးရိမ်ပူပန်မှုကင်းသောတပ်ဆင်မှု - ၎င်းသည်စာနယ်ဇင်းအမျိုးအစား control terminal socket ကိုချမှတ်သည်, ၎င်းသည်ရိုးရှင်းပြီးတပ်ဆင်ရန်နှင့်လည်ပတ်ရန်အဆင်ပြေသည်။ ဝါယာကြိုးကိုဖြည့်စွက်ရန် terminal ကိုနှိပ်ရုံဖြင့်ထည့်သွင်းရန်စွမ်းဆောင်ရည်ကိုအလွန်တိုးတက်စေသည့်ဝါယာကြိုးကိုပြင်ဆင်ရန်၎င်းကိုလွှတ်ပေးပါ။

Simulation Testing, ယုံကြည်စိတ်ချရသောစိစစ်အတည်ပြု: ဒါဟာစစ်ဆင်ရေး simulation function ကိုတပ်ဆင်ထားသည်။ ပျော့ပျောင်းသော starter ၏အဓိက circuit သည် power supply voltage နှင့်မချိတ်ဆက်ပါကပင်မော်တာ၏စွမ်းဆောင်ရည်ကိုတုပကာမော်တာ၏လုပ်ငန်းစဉ်ကိုတုပကာရပ်တန့်ခြင်း,

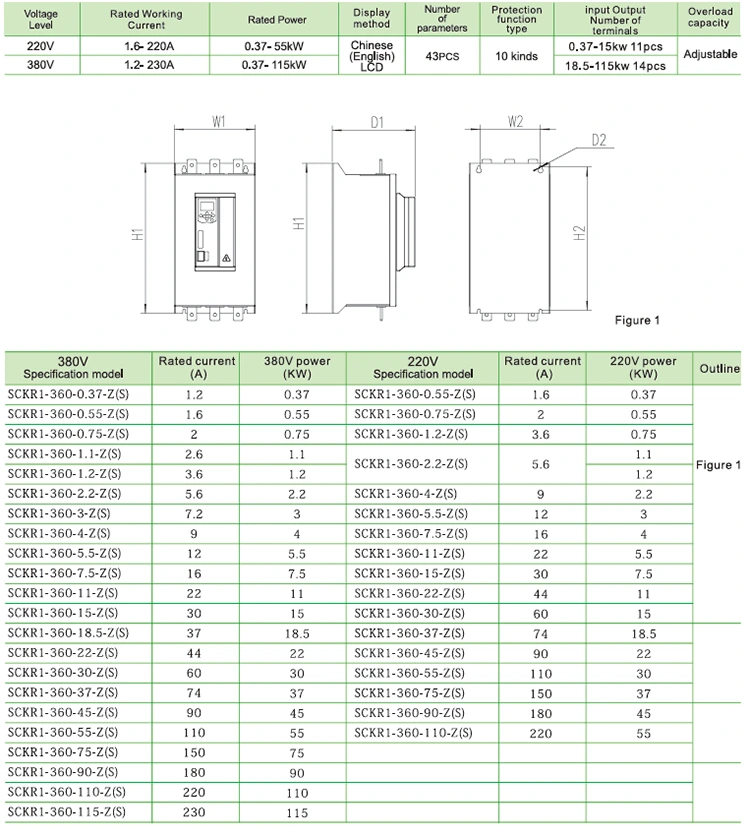

ကုန်ပစ္စည်း parameter (အသေးစိတ်ဖော်ပြချက်)

ထုတ်ကုန်အင်္ဂါရပ်

1 ။ ဆက်သွယ်ရေးလုပ်ဆောင်ချက်

Modbus RTU ဆက်သွယ်ရေး, Profiet နှင့် Profinet ဆက်သွယ်ရေးနှင့်ပါ 0 င်သည်။

2, ပြင်ပကီးဘုတ် +4 လိုင်းများ LCD မျက်နှာပြင်ဖြစ်နိုင်သည်

ကီးဘုတ်ကိုလျင်မြန်စွာဖြည့်စွက်ပြီးဝေးလံခေါင်သီသောစစ်ဆင်ရေးများ၏လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်ဖယ်ရှားနိုင်သည်။

3, ပိုမိုပြည့်စုံသောမော်တာကာကွယ်ရေး function ကို

Overvoltage ကာကွယ်ခြင်း, undervoltage protection, overcurrent ကာကွယ်ခြင်း, overload protection, phase usead protection, phase laws consionector ကာကွယ်ခြင်း,

4, ကျယ်ပြန့်ပါဝါထောက်ပံ့ရေးဗို့အားအကွာအဝေး

220-380v ယေဘုယျရည်ရွယ်ချက်၏အဓိကပါဝါထောက်ပံ့ရေး inputpress ဗို့အားနှင့်တွေ့ဆုံရန်။

5 ။ ပလပ်စတစ်ဆိပ်ကမ်းများ

ဆက်သွယ်ရေးဆိပ်ကမ်းတစ်ခု, ဒစ်ဂျစ်တယ် input terminals အုပ်စု 4 ခု,

◆သုံးခုပါဝါထောက်ပံ့ရေး - AC220V, AC380V ± 10%

◆ Rated လက်ရှိ: 1.2A-230a,

◆သက်ဆိုင်သောမော်တာ - အထွေထွေရှဥ့်လှောင်အိမ်အမျိုးအစား AC asynchronous Motor

◆ MODEING MODE: ဗို့ 0 ချဉ်းကပ်လမ်း, လက်ရှိချဉ်းကပ်လမ်း, torque

◆ကားရပ်နားရန်နေရာ - ပျော့ပျောင်းသောမှတ်တိုင်, အခမဲ့ရပ်တန့်ခြင်း,

◆ယုတ္တိဗေဒ input: impedance 1.8kω, power + 24v

◆ကြိမ်နှုန်းကိုစတင်ခြင်း - တစ်နာရီလျှင် 10 ကြိမ်မစရန်အကြံပြုသည်

◆ကာကွယ်မှုအဆင့် - IP20

◆အအေး mode: လေအေး

◆ installation mode: နံရံဆွဲထားခြင်း

◆ပတ် 0 န်းကျင်ဆိုင်ရာအခြေအနေများ - အမြင့်သည်မီတာ 2000 ထက်ပိုသည်, အညီစွမ်းဆောင်နိုင်မှုကိုလျှော့ချသင့်ပြီးပတ်ဝန်းကျင်အပူချိန်မှာ -10 နှင့် + 40 ဒီဂရီစင်တီဂရိတ်အကြားဖြစ်သည်

သက်ဆိုင်ရာစိုထိုင်းဆသည် 95% (20 ℃± 5 ℃) မကျော်လွန်ပါ။ လောင်ကျွမ်းနိုင်သော, ပေါက်ကွဲနိုင်သောဓာတ်ငွေ့, လောင်ကျွမ်းသောဖုန်မှုန့်,

ကုန်ပစ္စည်းလျှောက်လွှာ

ထုတ်ကုန်များကိုပရိသတ်များ, ရေပန့်များ, လယ်ယာမြေဆည်မြောင်းနှင့်အလျားလိုက်အဓိကသယ်ဆောင်သည့်ခါးပတ်သယ်ယူပို့ဆောင်ရေးကဲ့သို့သောအခါသမယများတွင်အသုံးပြုနိုင်သည်။

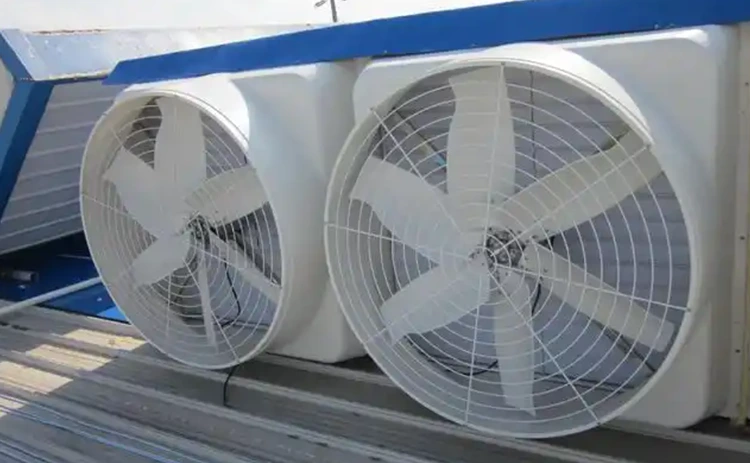

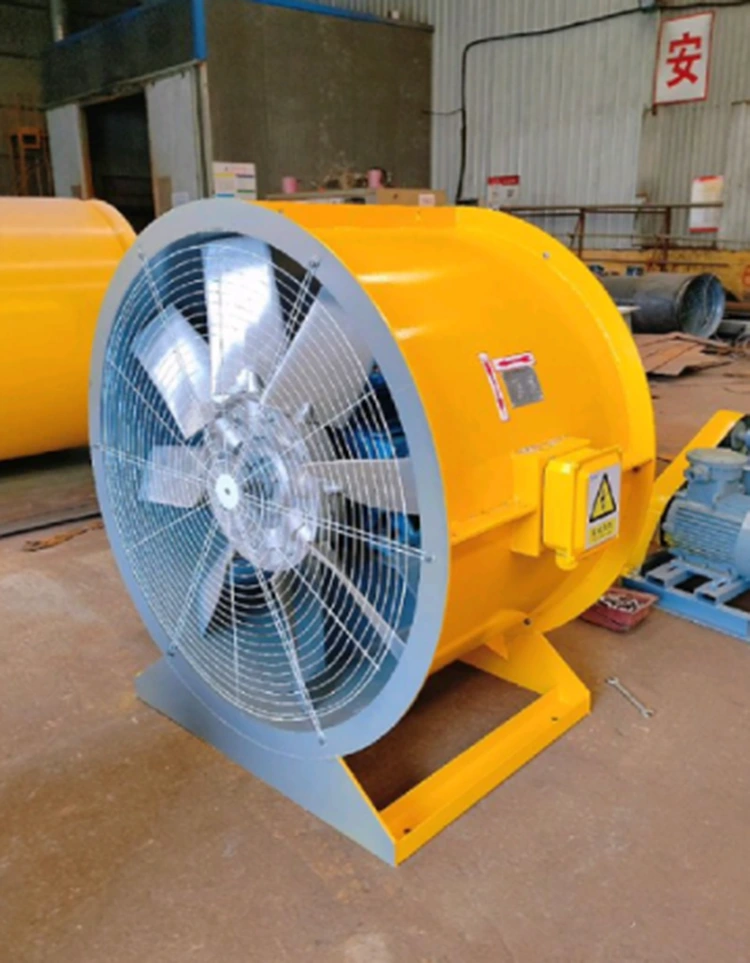

ပရိသတ်များ

ပျော့ပျောင်းသော starter သည်ဓါးနှင့်ရဟတ်မ 0 ံငြ့်စာရင်းများကြောင့်ပန်ကာ၏ပွတ်တိုက်မှုနှင့် inertia ကိုအလွန်လျော့နည်းစေသည်။ WCE ၏ sckr1-360 sceck1-360 service soft starters သည်သူတို့၏မြင့်မားသောလိုက်ဖက်ခြင်းနှင့်စွမ်းအင်ချွေတာသော algorithms များနှင့်ကွဲပြားသောလိုအပ်ချက်များမှအမျိုးမျိုးသောစက်မှုပရိသတ်များသို့မတူကွဲပြားသောလိုအပ်ချက်များကိုဖြည့်ဆည်းပေးနိုင်သည်။ ပန်ကာပေါ်ရှိပျော့ပျောင်းသောအစပြုမှုကိုအသုံးပြုခြင်းသည်မြင့်မားသောစတင်သည့်လက်ရှိနှင့်စက်မှုထိတ်လန့်မှုပြ problems နာများကိုထိရောက်စွာဖြေရှင်းနိုင်သည်။ ကျိုးကြောင်းဆီလျော်သောရွေးချယ်မှုနှင့် parameter settings များသည် system relaceibility နှင့်စီးပွားရေးကိုသိသိသာသာတိုးတက်စေနိုင်သည်။

လယ်ဆည်မြောင်း

ကြိမ်နှုန်းပြောင်းရွှေ့သူများနှင့်နှိုင်းယှဉ်လျှင် Soft Starters သည်ပိုမိုနည်းပါးပြီးမြန်နှုန်းစည်းမျဉ်းစည်းကမ်းမရှိဘဲဆည်မြောင်းအခြေအနေများအတွက်သင့်တော်သည်။ လယ်ကွင်းဆည်မြောင်းစနစ်တွင် Soft Starter သည်ရေစုပ်စက်ကိုမောင်းနှင်နိုင်ပြီးအစဉ်အလာအမြန်နှုန်းမှထုတ်လုပ်သောမြန်နှုန်းမြင့်သောအမြန်နှုန်းကိုရှောင်ရှားနိုင်ရန်အတွက် soft phase fatlophronous mote တွင်အဓိကအားဖြင့်ပြုလုပ်သည်။ Pump Speed ​​ကိုညင်ညင်သာသာလျှော့ချရန်ဗို့အားလျှော့ချခြင်းဖြင့်ဗို့အားလျှော့ချခြင်းအားဖြင့် optional soft stop function ကိုပိတ်ထားသည့်အခါရေတူထုအကျိုးသက်ရောက်မှုကိုတားစီးစေသည်။ ပျော့ပျောင်းသော starter သည်မြင့်မားသောလက်ရှိအခြေအနေ, စက်ပိုင်းဆိုင်ရာစိတ်ဖိစီးမှု၏ပြ problems နာများ,

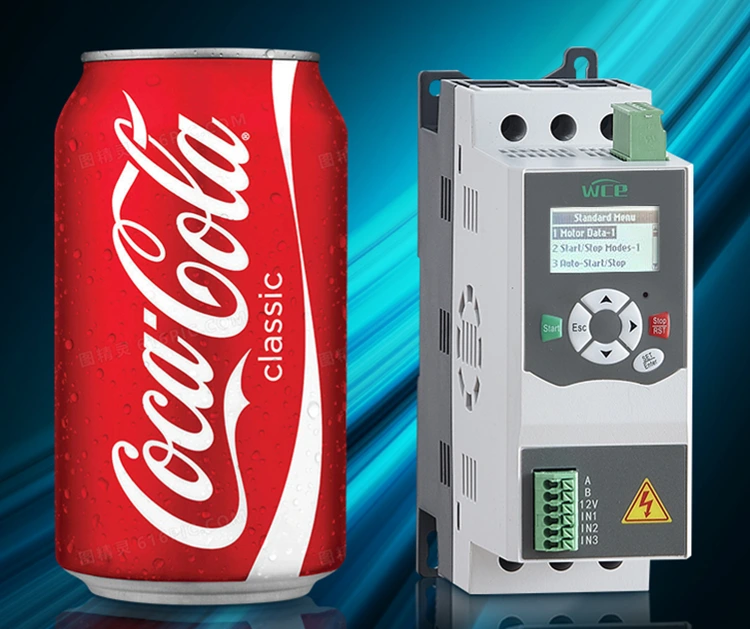

သေးငယ်တဲ့အရွယ်အစားနှင့်အသံအတိုးအကျယ်ဖြင့်ကြယ်ပွင့် - မြစ်ဝကျွန်းကြားအဆက်အသွယ်များကိုတိုက်ရိုက်အစားထိုးနိုင်သည်။ ပစ္စည်းများနှင့်နေရာချွေတာနိုင်သည်။

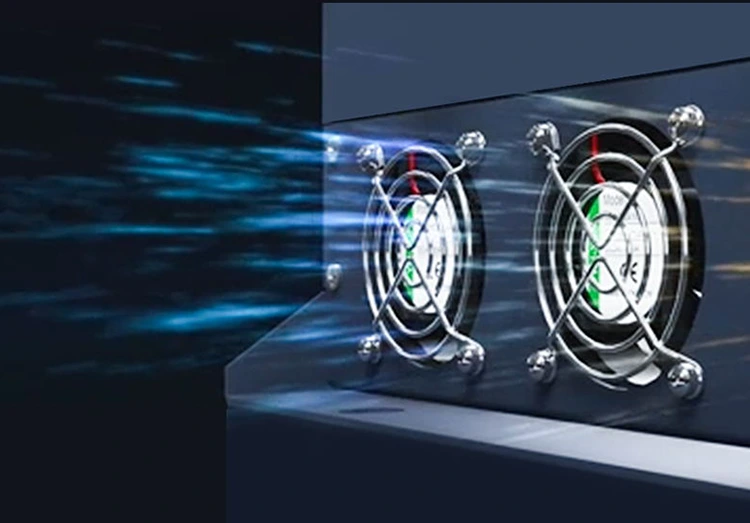

အတွင်းပိုင်းကိုကျော်လွှားရန် soft sointer starter နှင့်အတူ Thisristor သည် startup အတွင်းတွင်သာအလုပ်လုပ်သည်။ သို့သော်ကျွန်ုပ်တို့သည်အဆက်အသွယ်အမည်ကိုအအေးခံရန်ပန်ကာတစ်ခုတပ်ဆင်ထားဆဲဖြစ်သည်။ ၎င်းကိုအအေးခံရန်ပန်ကာကိုထည့်ပါ။ All18.5kw နှင့်အထက် 360 စီးရီးများပျော့ပျောင်းသောစတီယာရင်စီးရီးများတပ်ဆင်ထားသည်မှာ 360 °ပတ်ပတ်လည်အပူဖြိုဖျက်ခြင်းနှင့်လေအင်အားအားဖြင့်လေတပ်သို့ဖြန့်ဖြူးပေးသည်။ ၎င်းသည်အပူလွန်ကဲခြင်းကြောင့်ဖြစ်ပေါ်လာသောမမျှော်လင့်သောပိတ်ချက်များကိုလျော့နည်းစေရုံသာမကပျော့ပျောင်းသော starter ၏ 0 န်ဆောင်မှုသက်တမ်းကိုသိသိသာသာတိုးပွားစေသည်။

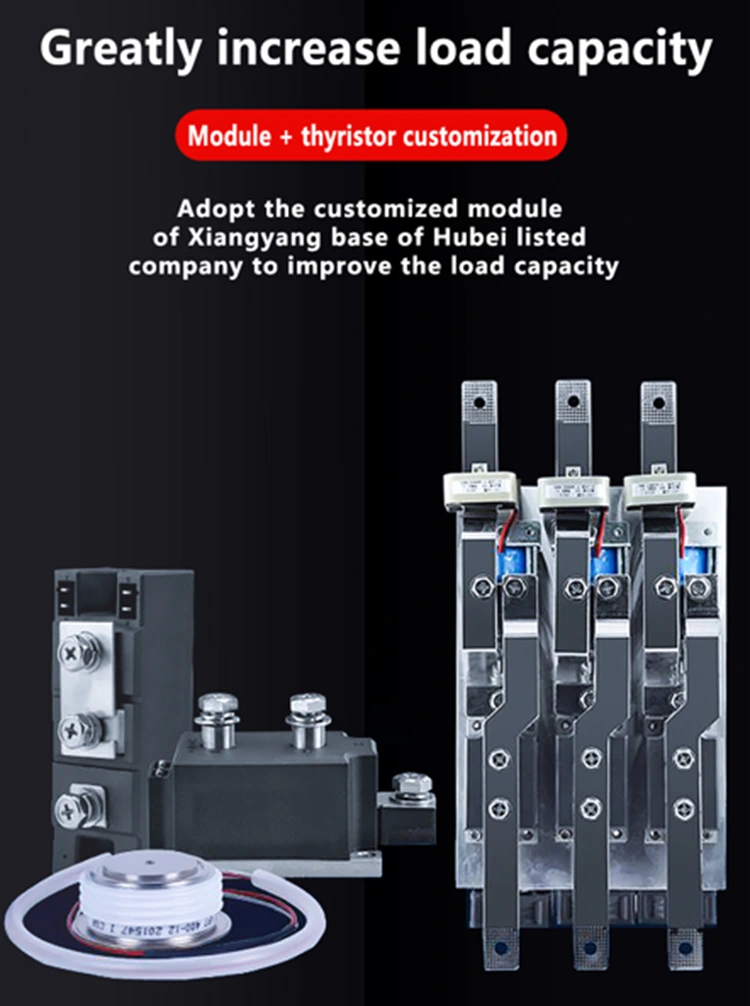

ကျွန်ုပ်တို့သည်အိမ်တွင်းစာရင်းကုမ္ပဏီဖြစ်သော Hubei Taiji နှင့်နက်ရှိုင်းစွာပူးပေါင်းဆောင်ရွက်မှုရှိပြီး, စျေးကွက်တွင်ထောက်ပံ့သောယေဘုယျ module များနှင့်ကွဲပြားခြားနားသောစိတ်ကြိုက် module များနှင့် rotrule များနှင့်ကွဲပြားခြားနားသောစိတ်ကြိုက်ပြုပြင်ထားသော module များနှင့် rotrontors များကိုအသုံးပြုသည်။ ကျွန်ုပ်တို့၏ DC အဆက်အသွယ်များကိုလည်းအထူးစိတ်ကြိုက်ပြုပြင်ခြင်း, ငွေအဆက်အသွယ်များပါ 0 င်သည်။ အဆက်အသွယ်များ၏အဆက်အသွယ်မျက်နှာပြင်သည်ပိုမိုကြီးမားပြီးထိတွေ့ဆက်ဆံမှုအချိန် 100000 နီးပါးရရှိနိုင်ရန်, 0 န်ဆောင်မှုသက်တမ်းကိုသိသိသာသာတိုးပွားစေသည်။

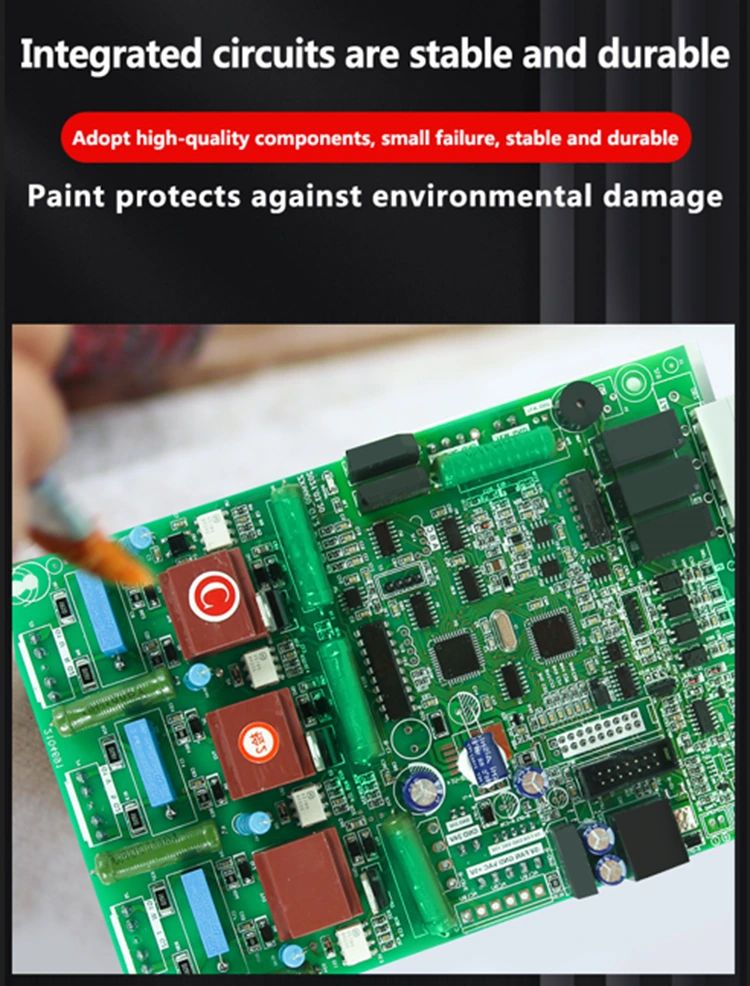

ပျော့ပျောင်းသော starter circuit brok brush ဆေးသုတ်ခြင်း၏အဓိကရည်ရွယ်ချက် (များသောအားဖြင့်ဆေးသုတ်ဆေးခြင်းသို့မဟုတ်အစိုဓာတ်ကိုကာကွယ်ခြင်းသို့မဟုတ်အစိုဓာတ်နှင့်အစိုဓာတ်နှင့်အစိုဓာတ်ကိုဖုံးအုပ်ခြင်း) သည်ရှုပ်ထွေးသောလုပ်ငန်းခွင်၏သက်တမ်းနှင့် plug-ins ကိုကာကွယ်ရန်အတွက်၎င်းအားလုံးသည်အရည်အသွေးမြင့်မားခြင်း, တိုက်နယ်။ တိုးမြှင့်ကြာရှည်ခံမှုနှင့်လုံခြုံမှုကိုတိုးမြှင့်။

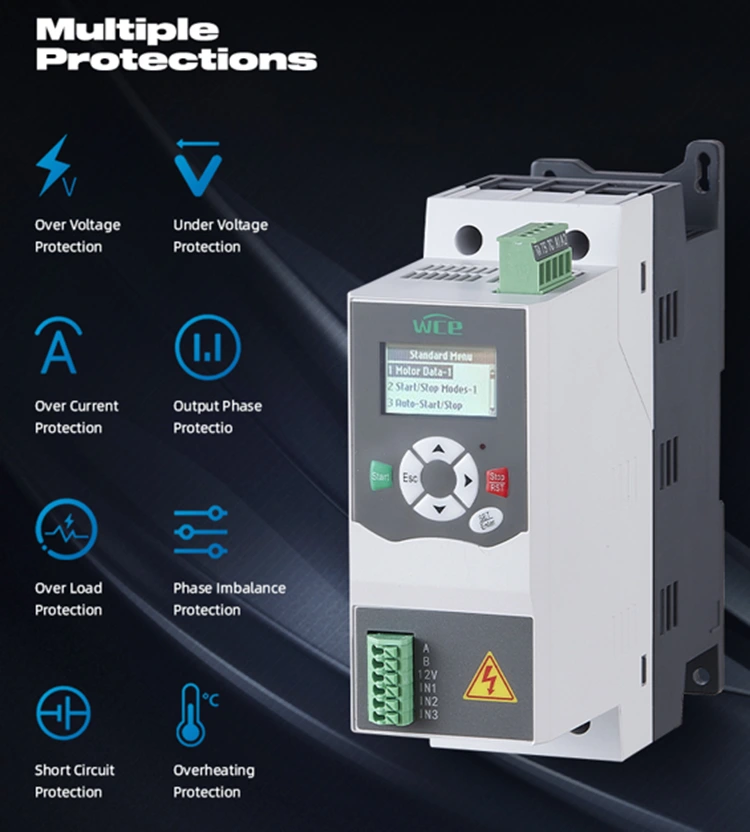

အကာအကွယ်ပေးမှုအကာအကွယ်ပေးမှုများ - အလျင်အမြန်ကာကွယ်ခြင်း, overvoltage ကာကွယ်ခြင်း, overcurrent ကာကွယ်ခြင်း, overcurrent ကာကွယ်ခြင်း, overcurrent ကာကွယ်ခြင်း,

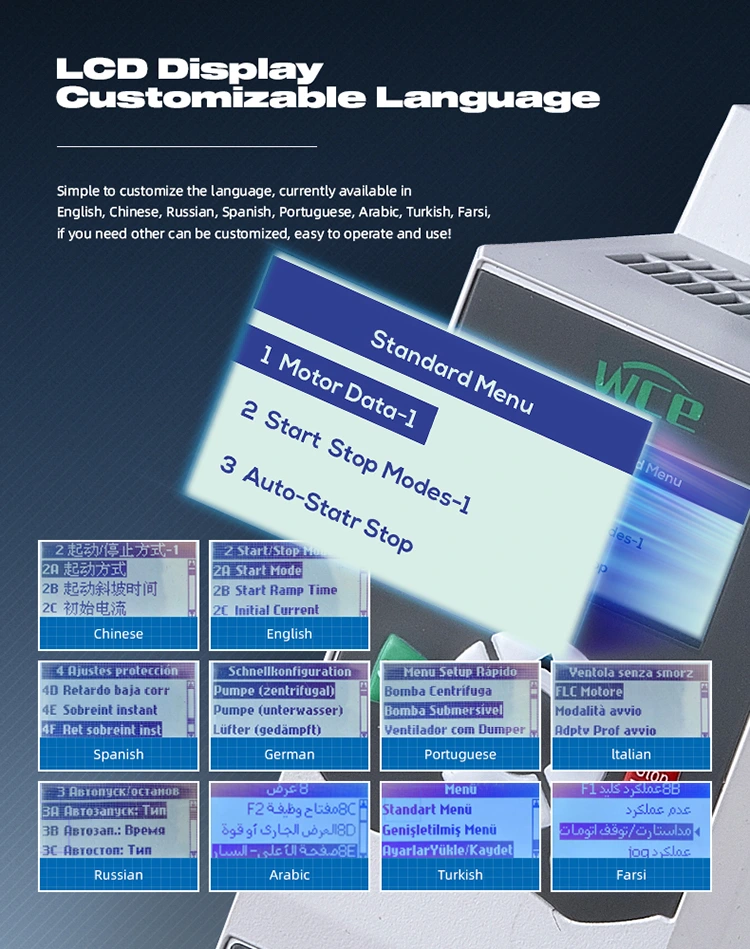

မြင့်မားသော -t-defint-definte LCD လေးလိုင်းမျက်နှာပြင်, လည်ပတ်ရန်လွယ်ကူသော။ ၎င်းသည်အမျိုးသားဘာသာစကားပြသမှုမျိုးစုံဖြင့်ပါ 0 င်ပြီးလိုအပ်ပါကစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

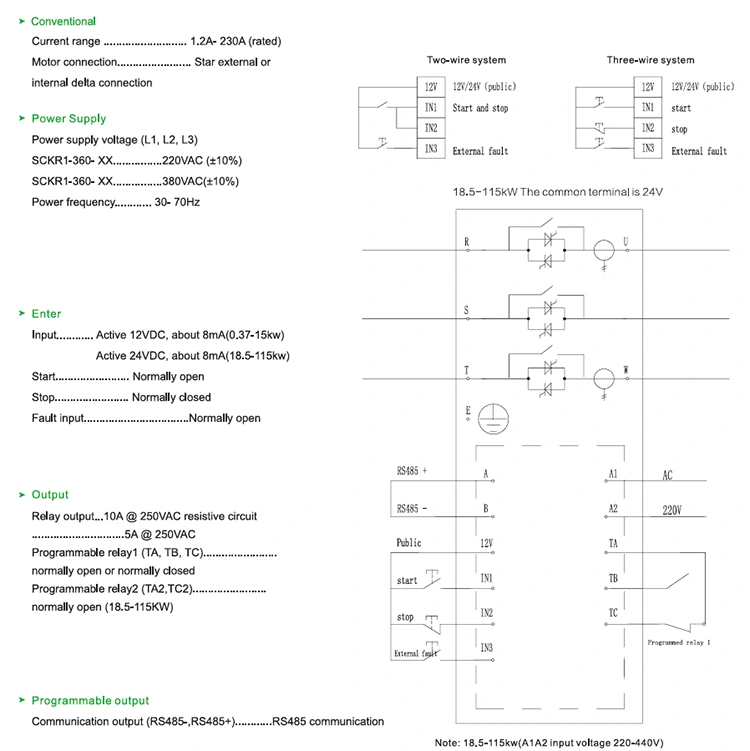

ပျော့ပျောင်းသော starter ဝါယာကြိုး။
