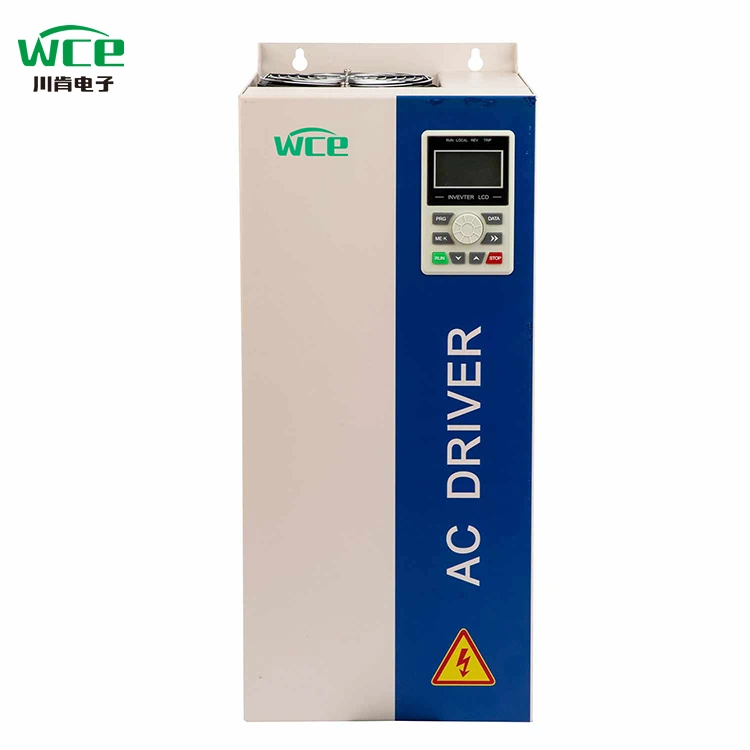

LCD display ac drive vfd

WCE ၏ Sck300 စီးရီး drives များသည်စွမ်းဆောင်ရည်မြင့်မားပြီး Pumps, Pumps, conveyor ခါးပတ်များ, ၎င်း၏ Core သည်အဆင့်မြင့်ခိုင်မာသောမြန်နှုန်းမြင့်မားခြင်း, စွမ်းအင်ချွေတာခြင်း, တည်ငြိမ်သောလည်ပတ်မှုစသည်တို့နှင့်သက်ဆိုင်သောအဆင့်မြင့်အားနည်းသော vector control technology ကိုအသုံးပြုသည်။ စက်မှုလုပ်ငန်းအခြေအနေအမျိုးမျိုး၏လိုအပ်ချက်များကိုဖြည့်ဆည်းပေးနိုင်သည်။ နိုင်ငံတစ်ဝှမ်းရှိနေရာများစွာတွင်စနစ်တကျလည်ပတ်နေသော Mobile Crusher Inverter Control Control Controls အတွက်ထုံးစံအတိုင်းဖြေရှင်းချက်များကိုလည်းပြုလုပ်ခဲ့သည်။

ကုန်ပစ္စည်း parameter (အသေးစိတ်ဖော်ပြချက်)

ထုတ်ကုန်အင်္ဂါရပ်

● I / O features

◆ input ကို input vololage အကွာအဝေး: 220V / 380V / 660V ± 15%

◆ input fremency Range: 47 ~ 63hz

◆ output outputol voltage range: 0 ~ rated input voltage

output ကြိမ်နှုန်းအကွာအဝေး: 0 ~ 400hz

●အလုပ်လုပ်တဲ့အင်္ဂါရပ်များ

◆ကြိမ်နှုန်း setting mode: ဒီဂျစ်တယ်ချိန်ညှိခြင်း,

◆ Pid Control Function

◆ Multi-Speed ​​Control function: 16 မြန်နှုန်းထိန်းချုပ်မှု

◆ကြိမ်နှုန်းအကြိမ်ရေထိန်းချုပ်မှု function ကို

function ကိုရပ်တန့်ခြင်းမရှိဘဲချက်ချင်းလျှပ်စစ်ဓာတ်အားပြတ်တောက်ခြင်း

quick / jog key function: Multi-function shortcut key ကိုအသုံးပြုသူများကသတ်မှတ်သည်

◆အလိုအလျောက်ဗို့အားညှိနှိုင်းမှုလုပ်ဆောင်ချက် - လျှပ်စစ်ဓာတ်အားပေးသည့် voltage အပြောင်းအလဲများကိုပြုလုပ်သောအခါ၎င်းသည် output voltage စဉ်ဆက်မပြတ်ထိန်းသိမ်းထားနိုင်သည်

◆အမှားကာကွယ်ရေးလုပ်ငန်းဆောင်တာ 25 ခုကိုပေးရမည်။ လက်ရှိ, ဗို့အားဖြင့်,

●အရံအရံ interface features တွေ

◆ Programmable ဒီဂျစ်တယ် input: 8 input ကို

◆ Programmable Analog input: AI1: 0 ~ 10V input, Ai2: 0 ~ 10V သို့မဟုတ် 0 ~ 20 ~ 20 ~ 20 ~ 20

◆ပွင့်လင်းသော Collector Output: 1 output ကို

◆ relay output: 2 outputs

◆ analog output: outputs, 0/4 ~ 20 ~ 10V အသီးသီး

●နည်းပညာစွမ်းဆောင်ရည်ဝိသေသလက္ခဏာများ

◆ Control Mode: PG Vector Control, V / f ထိန်းချုပ်မှု, torque control ။

◆ overload စွမ်းဆောင်ရည် - 150% သည်လက်ရှိအသက် 60 နှစ်များကိုအဆင့်သတ်မှတ်ထားသည်။ 180% လက်ရှိ 10s rated rated

torque ကိုစတင်ခြင်း - PG Vector Control: 0.5hz / 150% (svc)

◆အမြန်နှုန်းအချိုး - PG Vector Control: 1: 100

ကုန်ပစ္စည်းလျှောက်လွှာ

ထုတ်ကုန်များကိုသတ္တုတူးဖော်ရေး, ပရိသတ်များ, ပန့်များ, စွမ်းအင်သုံးကိရိယာအသစ်များနှင့်အခြားအချိန်များတွင်အသုံးပြုနိုင်သည်။

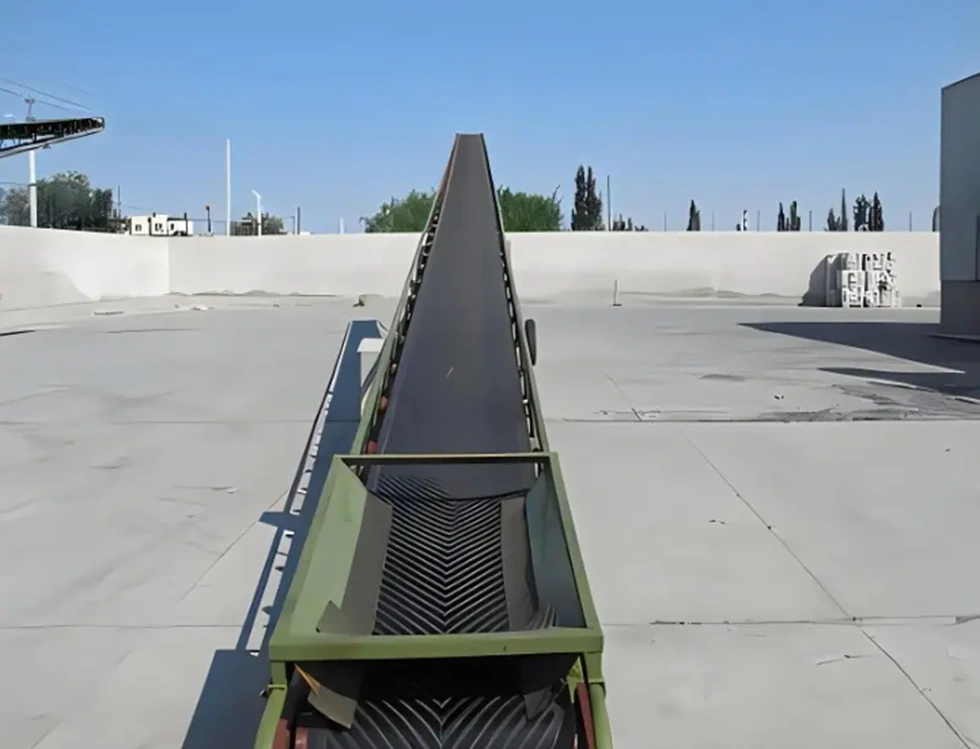

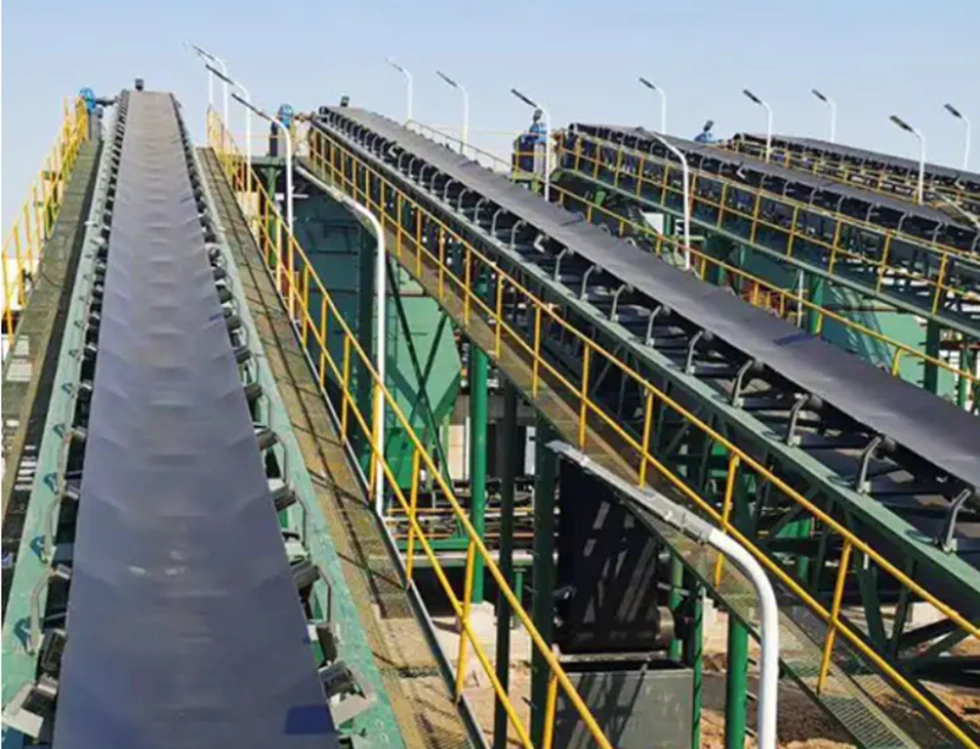

coniivor ခါးပတ်, သယ်ယူပို့ဆောင်ရေးကုန်ပစ္စည်းများ

အဓိကကောက်ခံမှုစနစ်ရှိကြိမ်နှုန်း converter ကိုအသုံးပြုခြင်းသည်ထိရောက်သောနှင့်တိကျသောရုပ်ပစ္စည်းထုတ်လွှင့်ခြင်းနှင့် sorting အောင်မြင်ရန်အဓိကနည်းပညာတစ်ခုဖြစ်သည်

1 ။ Multi-speed ပစ္စည်းထုတ်လွှင့်ခြင်း

ဖြစ်ရပ် - ထောက်ပံ့ပို့ဆောင်ရေးဂိုဒေါင်တွင်မတူညီသောအရွယ်အစား / အလေးများ၏လွှဲပြောင်းခြင်းအထုပ်များ

သဘောပေါက်:

မြန်နှုန်း parameters တွေကို (ဥပမာ 30hz / 50Hz / 80Hz) ကဲ့သို့သောအမြန်နှုန်းမျိုးစုံသည် PLC သို့မဟုတ် HMI ဖြင့်ပြောင်းလဲခြင်းဖြစ်သည်။

အထုပ်အရွယ်အစားကိုရှာဖွေရန် Photoelectric Sensor နှင့်ပေါင်းစပ်ပြီးမြန်နှုန်းကိုအလိုအလျောက်နှင့်အလိုအလျှောက်ကိုက်ညီမှုနှင့်အလိုအလျှောက်ကိုက်ညီသည်။

2 ။ တိကျသော positioning နှင့် sorting

ဇာတ်လမ်း - Express Sorting Center သည် Carcels များကို ဦး တည်ရာဖြင့်လွှဲပြောင်းပေးသည်

သဘောပေါက်:

± 1mm ​​အထိတိကျမှန်ကန်မှုကိုနေရာချထားသည့်နေရာချထားမှု encoder feedback + inverter ပိတ်ပစ်ထိန်းချုပ်မှု။

အထုပ် sorting port ကို sorting port ကိုရောက်သောအခါ Inverter သည် push rod / စက်ရုပ်လက်မောင်းနှင့် တွဲဖက်. fixed stop (DC brak + spe ont hover) ကိုပြုလုပ်သည်။

3 ။ ထပ်တူပြုခြင်းပူးပေါင်းဆောင်ရွက်မှု

ဇာတ်လမ်း: Multi-segment compiedor Belay Relay ဂီယာ

သဘောပေါက်:

Master / Slave Control Mode: Master Trequency Converter သည်ကြိမ်နှုန်းညွှန်ကြားချက်များပို့ပေးပြီးကျွန်စက်သည် modbus / coopen မှတဆင့်ထပ်တူပြုခြင်း။

Cascade Control: နောက်ဘက်ပေါ်ရှိရာသည်ရှေ့ထက် 5% ပိုမြန်သည်, ပစ္စည်းများကိုစုဆောင်းခြင်းကိုရှောင်ရှားသည်။

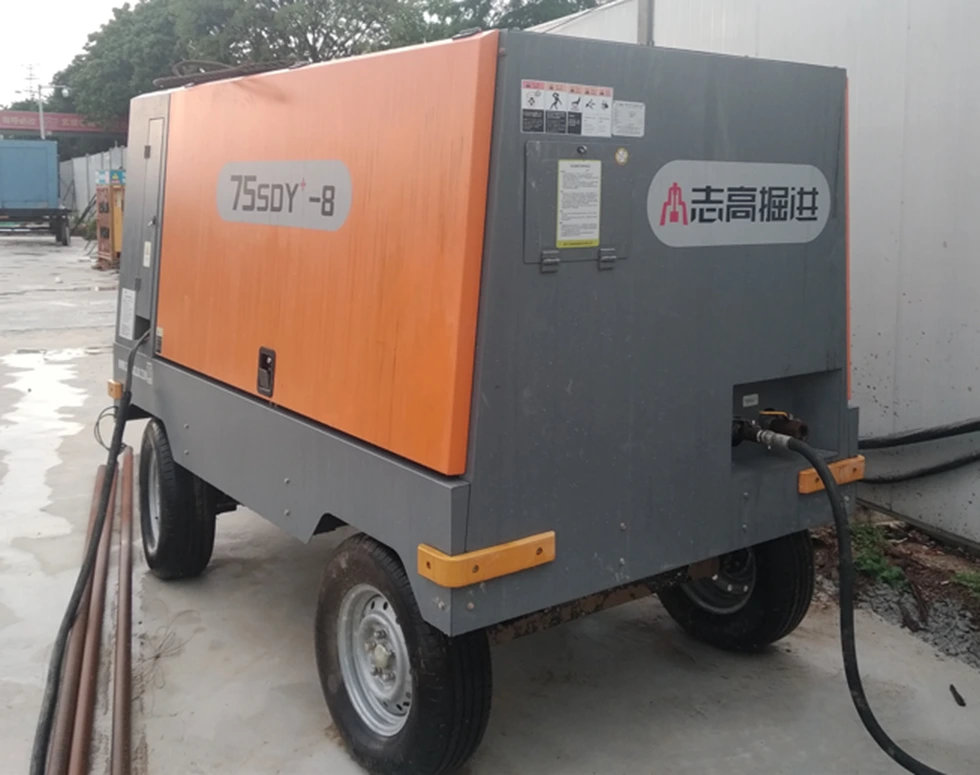

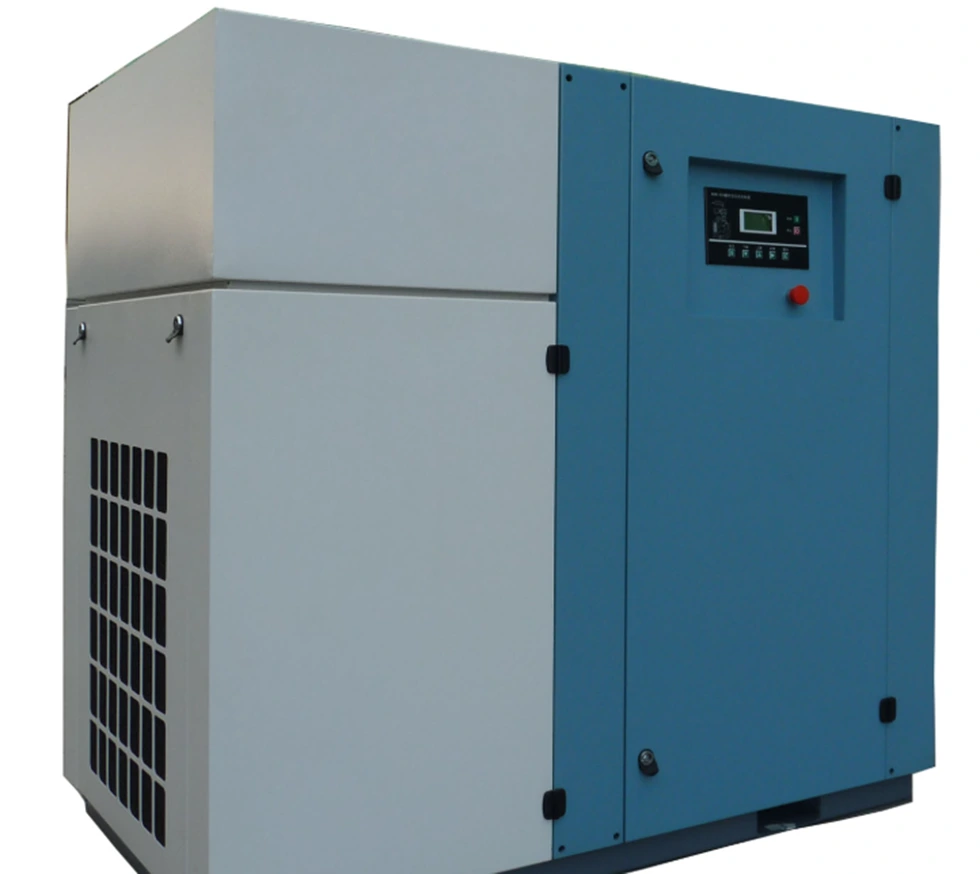

လေထုဖိစီး

Air Compressor Inverter သည်လေထုဆဲလ်အမျိုးမျိုးအတွက်အထူးကူးပြောင်းမှုတစ်ခုဖြစ်သည်။ လေထုဖိအားပေးခံရသည့်အမြန်နှုန်းသည်ဓာတ်ငွေ့ပြုပြင်ပြောင်းလဲမှုသည်ဓာတ်ငွေ့ထောက်ပံ့မှုကိုတည်ငြိမ်စေနိုင်သည်။ ဖိအားစနစ်တကျမှတစ်ဆင့်လေထုဖိအားသည်တည်ငြိမ်ပြီးယုံကြည်စိတ်ချရမှုနှင့်အချိန်မရွေး stepless setting နှင့်ချိန်ညှိခြင်းနှင့်အချိန်မရွေးထိန်းညှိနိုင်သည်။ ပျော့ပျောင်းသောအစပြုရန်မော်တာကိုတက်ရန် Compressor 0 န်ဆောင်မှုဘဝနှင့်ပြုပြင်ထိန်းသိမ်းမှုသံသရာကိုအလွန်တိုးချဲ့မည်ဖြစ်သည်။ လေတိုက်ရာကယ်ရီအိပ်ဇောအသံပမာဏကိုလေတိုက်နှုန်းအမြန်နှုန်းဖြင့်ထိန်းချုပ်ထားသည်။

LCD သည်ဘာသာစကားစာသားများနှင့်ဂရပ်ဖစ်များ, LED display နံပါတ်များကိုပြသသည်။

VFD Volume သည်ကြီးမားသောဖွဲ့စည်းတည်ဆောက်ပုံ, ပိုကြီးတဲ့ရေဒီယို, ထုတ်ကုန်အသုံးချနှုန်းသည်ပုံမှန်အားဖြင့်အပူပိုင်းဒေသကဲ့သို့သောပူပြင်းသည့်ပတ်ဝန်းကျင်တွင်ပုံမှန်အားဖြင့်ပုံမှန်အားဖြင့်အလုပ်လုပ်နိုင်သည်။

အမျိုးမျိုးသော input နှင့် output mode များကိုစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

1.3P 380V input ကို 3P 380V output ကိုမှ။

2. 3p220v output မှ 2. 3p220v input ကို။

3p660v output ကို 3. 3p660V input ကို။

4. 1p220v input ကို 3P 380V output ကိုမှ။

5p220v input ကို 3p220v output ကိုမှ 1P220v Input ။

Speed ​​Tracking function ကိုနှင့်အတူ, နှစ်ဆစဖွင့်နိုင်ပါတယ်။

Modbus RTU ဆက်သွယ်ရေးနှင့်အတူပါ 0 င်ပြီး Modbus TCP, PRPFIBSS နှင့် Profinet တို့ကိုလည်းတိုးချဲ့ခြင်းကဒ်များကိုထည့်သွင်းခြင်းဖြင့်အကောင်အထည်ဖော်နိုင်သည်။

VFD ဝါယာကြိုးပုံ။
