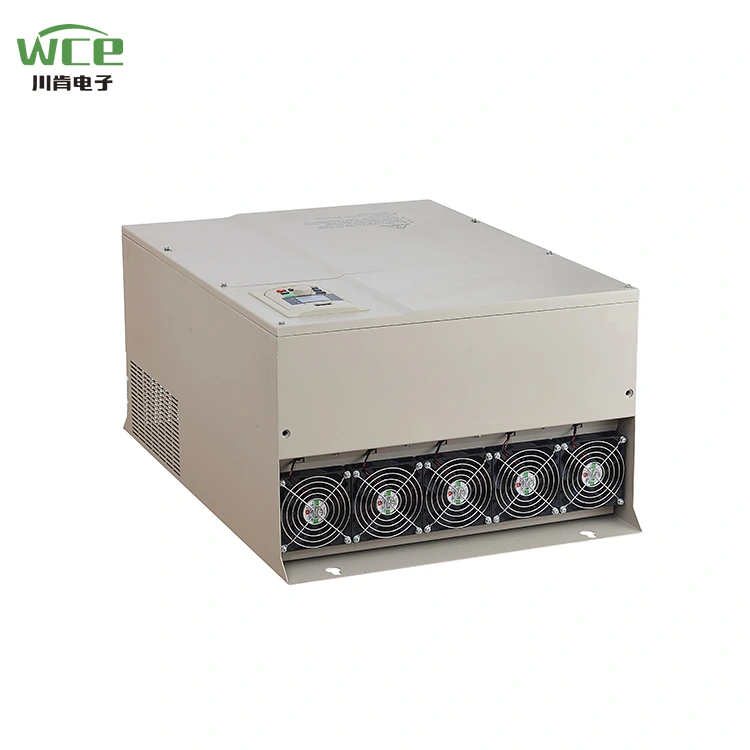

Crusher အတွက် 90kw vfd ac drive

0 ီဂျက်နာ 300 စီးရီးများသည်စွမ်းဆောင်ရည်မြင့်မားပြီးပရိသတ်များ, ပန့်များ, ပေါ်ရှိခါးပတ်များ, ၎င်း၏အဓိကအားဖြင့်အဆင့်မြင့်အားနည်းသော vector ထိန်းချုပ်မှုနည်းပညာကိုမွေးစားသည်။ ထို့အပြင် Sck300 ကို Controlion Board ကိုအဆင့်မြှင့်တင်ခြင်းအားဖြင့် Sck350 ကို SCK350 မှအဆင့်မြှင့်နိုင်သည်။

ကုန်ပစ္စည်း parameter (အသေးစိတ်ဖော်ပြချက်)

ထုတ်ကုန်အင်္ဂါရပ်

● I / O features

◆ input ကို input vololage အကွာအဝေး: 220V / 380V / 660V ± 15%

◆ input fremency Range: 47 ~ 63hz

◆ output outputol voltage range: 0 ~ rated input voltage

output ကြိမ်နှုန်းအကွာအဝေး: 0 ~ 400hz

●အရံအရံ interface features တွေ

◆ Programmable ဒီဂျစ်တယ် input: 8 input ကို

◆ Programmable Analog input: AI1: 0 ~ 10V input, Ai2: 0 ~ 10V သို့မဟုတ် 0 ~ 20 ~ 20 ~ 20 ~ 20

◆ပွင့်လင်းသော Collector Output: 1 output ကို

◆ relay output: 2 outputs

◆ analog output: outputs, 0/4 ~ 20 ~ 10V အသီးသီး

●နည်းပညာစွမ်းဆောင်ရည်ဝိသေသလက္ခဏာများ

◆ Control Mode: PG Vector Control, V / f ထိန်းချုပ်မှု, torque control ။

◆ overload စွမ်းဆောင်ရည် - 150% သည်လက်ရှိအသက် 60 နှစ်များကိုအဆင့်သတ်မှတ်ထားသည်။ 180% လက်ရှိ 10s rated rated

torque ကိုစတင်ခြင်း - PG Vector Control: 0.5hz / 150% (svc)

◆အမြန်နှုန်းအချိုး - PG Vector Control: 1: 100

●အလုပ်လုပ်တဲ့အင်္ဂါရပ်များ

◆ကြိမ်နှုန်း setting mode: ဒီဂျစ်တယ်ချိန်ညှိခြင်း,

◆ Pid Control Function

◆ Multi-Speed ​​Control function: 16 မြန်နှုန်းထိန်းချုပ်မှု

◆ကြိမ်နှုန်းအကြိမ်ရေထိန်းချုပ်မှု function ကို

function ကိုရပ်တန့်ခြင်းမရှိဘဲချက်ချင်းလျှပ်စစ်ဓာတ်အားပြတ်တောက်ခြင်း

quick / jog key function: Multi-function shortcut key ကိုအသုံးပြုသူများကသတ်မှတ်သည်

◆အလိုအလျောက်ဗို့အားညှိနှိုင်းမှုလုပ်ဆောင်ချက် - လျှပ်စစ်ဓာတ်အားပေးသည့် voltage အပြောင်းအလဲများကိုပြုလုပ်သောအခါ၎င်းသည် output voltage စဉ်ဆက်မပြတ်ထိန်းသိမ်းထားနိုင်သည်

◆အမှားကာကွယ်ရေးလုပ်ငန်းဆောင်တာ 25 ခုကိုပေးရမည်။ လက်ရှိ, ဗို့အားဖြင့်,

ကုန်ပစ္စည်းလျှောက်လွှာ

ထုတ်ကုန်များကို metallurgy နှင့် Chemical Industry, compressors, cranes, စည်ပင်သာယာအင်ဂျင်နီယာများတွင်အသုံးပြုနိုင်သည်။

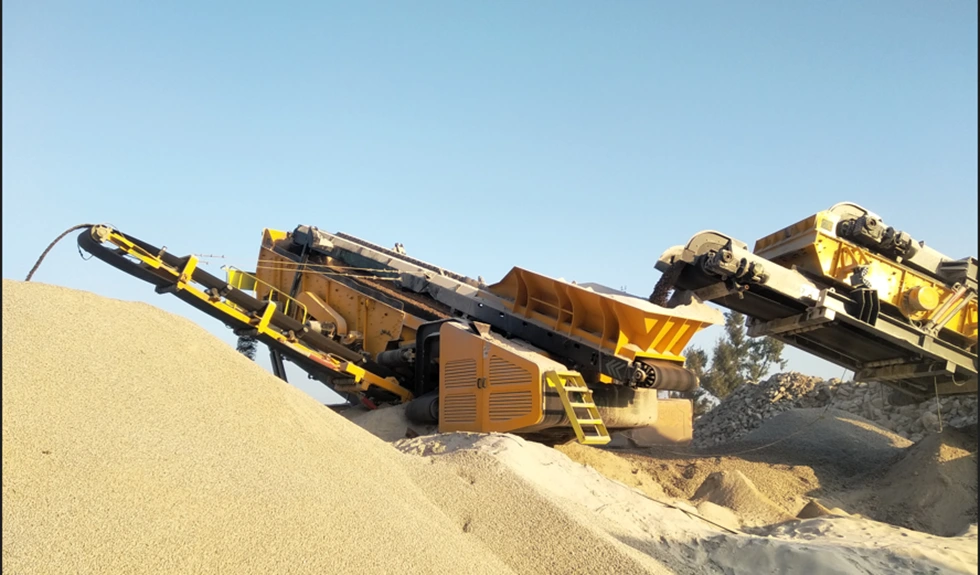

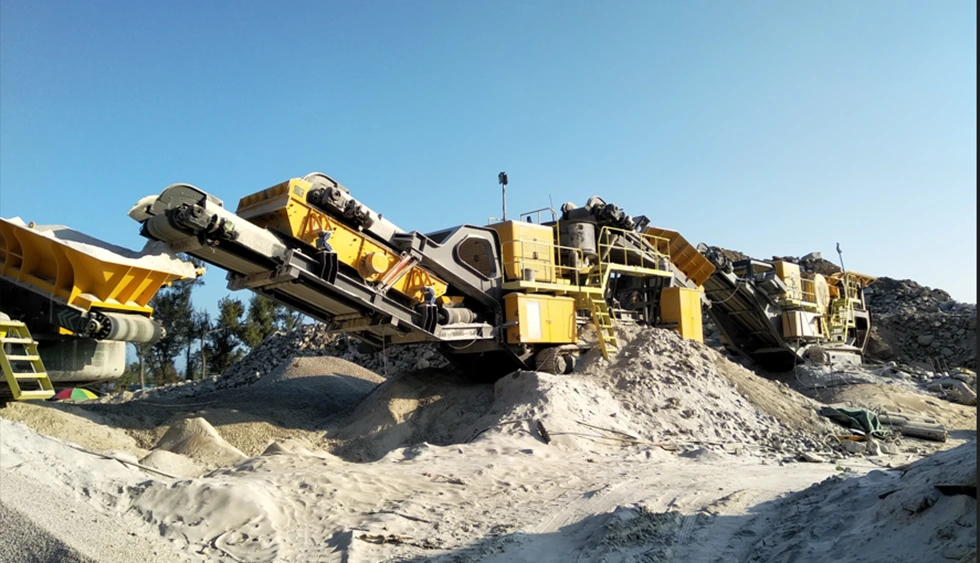

Crusher, ကွဲပြားခြားနားသောအရွယ်အစား၏ကျောက်ခဲမျိုးစီ။

VFD ကို crusher industry တွင်ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုသည်။ Crusher တွင်အသုံးပြုသောကြိမ်နှုန်း converter သည်စက်ပိုင်းဆိုင်ရာသက်ရောက်မှုကိုလျော့နည်းစေပြီးပစ္စည်း၏ 0 န်ဆောင်မှုသက်တမ်းကိုတိုးချဲ့နိုင်သည်။

လယ်ဆည်မြောင်း

စိုက်ပျိုးရေးဆည်မြောင်းတွင်အမြဲတမ်းဖိအားပေးမှုအတွက် VFD သည်စံသတ်မှတ်ချက်နီးပါးဖြစ်သည်။ ပထမ ဦး စွာ Pump စတင်ခြင်းလုပ်ငန်းစဉ်တွင် VFD သည်၎င်း၏လည်ပတ်နှုန်းကိုတဖြည်းဖြည်းတိုးလာနိုင်သည်။ ထို့နောက် VFD ကိုဝေးလံခေါင်သီသောဖိအား gauge သို့မဟုတ်ဖိအားအာရုံခံကိရိယာများနှင့် တွဲဖက်. အသုံးပြုနိုင်သည်။ နောက်ဆုံးအနေဖြင့် VFD သည်ဖိအားပေးမှုပိုက်လိုင်းကိုထိန်းချုပ်နိုင်သည်။

ပြသမှုနှစ်ခု display ကိုရရှိနိုင်ပါသည်:

1.lcd Display: တရုတ်နှင့်အင်္ဂလိပ်ပြသပါ။ ရုရှား, ပေါ်တူဂီ, စပိန်, ပါရှားနှင့်အခြားဘာသာစကားများကိုလည်းသင်ပြုပြင်နိုင်သည်။

2.LED Display: ရိုးရာဒစ်ဂျစ်တယ်ပြွန်မျက်နှာပြင်, နှစ်ချက်လိုင်းမျက်နှာပြင်ကိုတစ်ချိန်တည်းတွင်ဖော်ပြထားသည်။

VFD Volume သည်ကြီးမားသောဖွဲ့စည်းတည်ဆောက်ပုံ, ပိုကြီးတဲ့ရေဒီယို, ထုတ်ကုန်အသုံးချနှုန်းသည်ပုံမှန်အားဖြင့်အပူပိုင်းဒေသကဲ့သို့သောပူပြင်းသည့်ပတ်ဝန်းကျင်တွင်ပုံမှန်အားဖြင့်ပုံမှန်အားဖြင့်အလုပ်လုပ်နိုင်သည်။

အမျိုးမျိုးသော input နှင့် output mode များကိုစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

1.3P 380V input ကို 3P 380V output ကိုမှ။

2. 3p220v output မှ 2. 3p220v input ကို။

3p660v output ကို 3. 3p660V input ကို။

4. 1p220v input ကို 3P 380V output ကိုမှ။

5p220v input ကို 3p220v output ကိုမှ 1P220v Input ။

Speed ​​Tracking function ကိုနှင့်အတူ, နှစ်ဆစဖွင့်နိုင်ပါတယ်။

Modbus RTU ဆက်သွယ်ရေးနှင့်အတူပါ 0 င်ပြီး Modbus TCP, PRPFIBSS နှင့် Profinet တို့ကိုလည်းတိုးချဲ့ခြင်းကဒ်များကိုထည့်သွင်းခြင်းဖြင့်အကောင်အထည်ဖော်နိုင်သည်။

VFD ဝါယာကြိုးပုံ။
